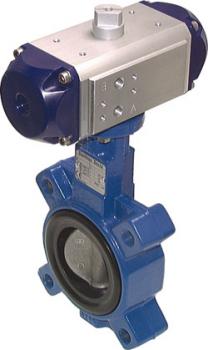

Anflansch-Absperrklappe mit pneumatischem Schwenkantrieb - doppeltwirkend - PN 10/16 bar

Sie befinden sich in den Rubriken
Einsatzbereich
  • Medien: flüssige und gasförmige neutrale Medien (je nach Materialkombination)
Beschreibung
  • Gehäuse: GG25 (Standard, Druckluft bis 6 bar), optional: GGG40 (höhere Drücke und Temperaturen), Edelstahl (aggressive Umgebung);
  • Scheibe: GGG40 polyamidbeschichtet (Standard), optional Edelstahl (Wasser, abrasive Medien, Lebensmittel), Alu-Bronze (Seewasser), GG25 epoxybeschichtet (Wasser), Edelstahl halarbeschichtet (Chemikalien, Pharmazie), Edelstahl hochglanzpoliert (Chemikalien, Pharmazie, Lebensmittel);
  • Manschette: EPDM (-10°C bis max. +110°C), optional: NBR (+5°C bis max. +85°C), Viton (+5°C bis max. +180°C), EPDM weiß (+8°C bis max. +80°C), Hypalon (+5°C bis max. +90°C), Silikon (-10°C bis max. +200°C), NBR carboxylhaltig (+5°C bis max. +110°C), PTFE / EPDM (+5°C bis max. 110°C), PTFE / Silikon (-40°C bis max. +200°C)
  • Baulängen: DIN 3202 T3 K1, ISO 5752-Serie 20, NF EN 558-1-Serie 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1
  • Schwenkantrieb
  • Bauweise ATEX-konform Ex II 2 GD c
  • Gehäuse: Aluminium-eloxiert
  • Zahnstange und Kolben: Aluminium
  • Deckel: Acetalharz
  • Dichtung: NBR
  • Optional: Handnotbetätigung -HN
Technischen Daten
  • Temperaturbereich: -20°C bis max. +80°C
  • Steuerdruck: 6 - 10 bar (geringere Drücke auf Anfrage)
Artikelvarianten:
Anz. PN DN Ausführung Baureihe Werkstoff Gehäuse Werkstoff Scheibe Werkstoff Manschette Einbau-länge Antriebsgröße Preis Art. Nr.
 16  125  doppeltwirkend  Anflansch  GG25  GGG40 polyamidbeschichtet  EPDM  56  25 (F07VK14) € 234,50 KLA125_16AAAw
 16  32  doppeltwirkend  Anflansch  GGG40  Edelstahl  EPDM  32  6 (VK11) € 393,00 KLA32_16BBAPw
 16  125  doppeltwirkend  Anflansch  GG25  Edelstahl  EPDM  56  25 (F07VK14) € 609,00 KLA125_16ABAPw
 16  40  doppeltwirkend  Anflansch  GG25  Edelstahl  NBR  32  6 (VK11) € 353,50 KLA40_16ABBPw
 16  150  doppeltwirkend  Anflansch  GG25  GGG40 polyamidbeschichtet  EPDM  56  25 (F07VK14) € 265,00 KLA150_16AAAw
 16  50  doppeltwirkend  Anflansch  GG25  GGG40 polyamidbeschichtet  EPDM  43  6 (VK11) € 378,00 KLA50_16AAAPw
 16  50  doppeltwirkend  Anflansch  GG25  GGG40 polyamidbeschichtet  NBR  43  6 (VK11) € 378,00 KLA50_16AABPw
 16  50  doppeltwirkend  Anflansch  GG25  Edelstahl  EPDM  43  6 (VK11) € 409,50 KLA50_16ABAPw
 16  150  doppeltwirkend  Anflansch  GG25  Edelstahl  FPM (Viton)  56  25 (F07VK14) € 954,00 KLA150_16ABCw
 16  50  doppeltwirkend  Anflansch  GG25  Edelstahl  NBR  43  6 (VK11) € 409,50 KLA50_16ABBPw
 16  50  doppeltwirkend  Anflansch  GGG40  Edelstahl  NBR  43  6 (VK11) € 434,50 KLA50_16BBBPw
 16  100  doppeltwirkend  Anflansch  GGG40  Edelstahl  EPDM  52  12 (F07VK14) € 294,50 KLA100_16BBAw
 16  65  doppeltwirkend  Anflansch  GG25  Edelstahl  EPDM  46  6 (VK11) € 423,50 KLA65_16ABAPw
 16  65  doppeltwirkend  Anflansch  GGG40  GGG40 polyamidbeschichtet  EPDM  46  6 (VK11) € 416,00 KLA65_16BAAPw
 16  65  doppeltwirkend  Anflansch  GGG40  Edelstahl  NBR  46  6 (VK11) € 450,00 KLA65_16BBBPw
 16  65  doppeltwirkend  Anflansch  GGG40  Edelstahl  FPM (Viton)  46  6 (VK11) € 594,50 KLA65_16BBCPw
 16  80  doppeltwirkend  Anflansch  GG25  GGG40 polyamidbeschichtet  EPDM  46  6 (VK11) € 426,00 KLA80_16AAAPw
 16  80  doppeltwirkend  Anflansch  GGG40  Edelstahl  NBR  46  6 (VK11) € 491,00 KLA80_16BBBPw
 16  100  doppeltwirkend  Anflansch  GG25  GGG40 polyamidbeschichtet  EPDM  52  12 (F07VK14) € 200,00 KLA100_16AAAw
 16  100  doppeltwirkend  Anflansch  GG25  Edelstahl  EPDM  52  12 (F07VK14) € 540,00 KLA100_16ABAPw
 16  100  doppeltwirkend  Anflansch  GGG40  GGG40 polyamidbeschichtet  EPDM  52  12 (F07VK14) € 239,00 KLA100_16BAAw
 16  125  doppeltwirkend  Anflansch  GG25  GGG40 polyamidbeschichtet  NBR  56  25 (F07VK14) € 234,50 KLA125_16AABw
 16  125  doppeltwirkend  Anflansch  GGG40  Edelstahl  EPDM  56  25 (F07VK14) € 396,50 KLA125_16BBAw
 16  250  doppeltwirkend  Anflansch  GG25  GGG40 polyamidbeschichtet  EPDM  68  90 (F10) € 863,00 KLA250_16AAAw


Anflansch-Absperrklappe mit pneumatischem Schwenkantrieb - doppeltwirkend - PN 10/16 bar

nächster Artikel nächster Artikel Anflansch-Absperrklappe mit pneumatischem Schwenkantrieb - Feder-schließend - PN 10/16 bar
