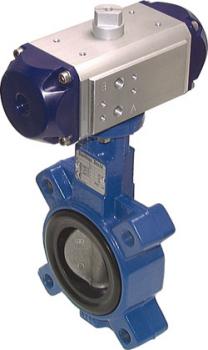

Anflansch-Absperrklappe mit pneumatischem Schwenkantrieb - Feder-schließend - PN 10/16 bar

Sie befinden sich in den Rubriken
Einsatzbereich
  • Medien: flüssige und gasförmige neutrale Medien (je nach Materialkombination)
Beschreibung
  • Klappe:
  • Gehäuse: GG25 (Standard, Druckluft bis 6 bar), optional: GGG40 (höhere Drücke und Temperaturen), Edelstahl (aggressive Umgebung);
  • Scheibe: GGG40 polyamidbeschichtet (Standard), optional Edelstahl (Wasser, abrasive Medien, Lebensmittel), Alu-Bronze (Seewasser), GG25 epoxybeschichtet (Wasser), Edelstahl halarbeschichtet (Chemikalien, Pharmazie), Edelstahl hochglanzpoliert (Chemikalien, Pharmazie, Lebensmittel);
  • Manschette: EPDM (-10°C bis max. +110°C), optional: NBR (+5°C bis max. +85°C), Viton (+5°C bis max. +180°C), EPDM weiß (+8°C bis max. +80°C), Hypalon (+5°C bis max. +90°C), Silikon (-10°C bis max. +200°C), NBR carboxylhaltig (+5°C bis max. +110°C), PTFE / EPDM (+5°C bis max. 110°C), PTFE / Silikon (-40°C bis max. +200°C)
  • Baulängen: DIN 3202 T3 K1, ISO 5752-Serie 20, NF EN 558-1-Serie 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1
  • Schwenkantrieb:
  • Bauweise ATEX-konform Ex II 2 GD c
  • Gehäuse: Aluminium-eloxiert
  • Zahnstange und Kolben: Aluminium
  • Deckel: Acetalharz
  • Dichtung: NBR
  • Optional: Handnotbetätigung -HN
Technischen Daten
  • Temperaturbereich: -20°C bis max. +80°C
  • Steuerdruck: 6 - 10 bar (geringere Drücke auf Anfrage)
Artikelvarianten:
Anz. PN DN Ausführung Baureihe Werkstoff Gehäuse Werkstoff Scheibe Werkstoff Manschette Einbau-länge Antriebsgröße Preis Art. Nr.
 16  32  Feder-schließend  Anflansch  GG25  Edelstahl  NBR  32  6 (VK11) € 393,00 KLA32_16ABBPaw
 16  32  Feder-schließend  Anflansch  GGG40  Edelstahl  EPDM  32  6 (VK11) € 393,00 KLA32_16BBAPaw
 16  32  Feder-schließend  Anflansch  GGG40  Edelstahl  NBR  32  6 (VK11) € 393,00 KLA32_16BBBPaw
 16  50  Feder-schließend  Anflansch  GG25  GGG40 polyamidbeschichtet  EPDM  43  6 (VK11) € 378,00 KLA50_16AAAPaw
 16  50  Feder-schließend  Anflansch  GGG40  Edelstahl  NBR  43  6 (VK11) € 434,50 KLA50_16BBBPaw
 16  65  Feder-schließend  Anflansch  GG25  Edelstahl  EPDM  46  6 (VK11) € 423,50 KLA65_16ABAPaw
 16  80  Feder-schließend  Anflansch  GG25  GGG40 polyamidbeschichtet  EPDM  46  6 (VK11) € 426,00 KLA80_16AAAPaw
 16  80  Feder-schließend  Anflansch  GGG40  GGG40 polyamidbeschichtet  EPDM  46  6 (VK11) € 454,50 KLA80_16BAAPaw
 16  80  Feder-schließend  Anflansch  GGG40  Edelstahl  NBR  46  6 (VK11) € 491,00 KLA80_16BBBPaw
 16  100  Feder-schließend  Anflansch  GG25  GGG40 polyamidbeschichtet  EPDM  52  25 (F07VK14) € 200,00 KLA100_16AAAaw
 16  125  Feder-schließend  Anflansch  GG25  GGG40 polyamidbeschichtet  EPDM  56  50 (F07VK14) € 234,50 KLA125_16AAAaw
 16  200  Feder-schließend  Anflansch  GGG40  Edelstahl  NBR  60  160 (F10VK17) € 814,50 KLA200_16BBBaw
