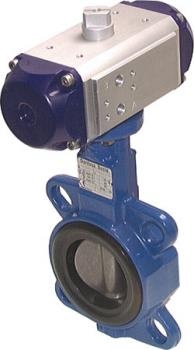

Zwischenflansch-Absperrklappe mit pneumatischem Schwenkantrieb - Feder-schließend - PN 10/16 bar

Sie befinden sich in den Rubriken
Einsatzbereich
  • Medien: flüssige und gasförmige neutrale Medien (je nach Materialkombination)
Beschreibung
  • Klappe:
  • Gehäuse: GG25 (Standard, Druckluft bis 6 bar), optional: GGG40 (höhere Drücke und Temperaturen), Edelstahl (aggressive Umgebung);
  • Scheibe: GGG40 polyamidbeschichtet (Standard), optional Edelstahl (Wasser, abrasive Medien, Lebensmittel), Alu-Bronze (Seewasser), GG25 epoxybeschichtet (Wasser), Edelstahl halarbeschichtet (Chemikalien, Pharmazie), Edelstahl hochglanzpoliert (Chemikalien, Pharmazie, Lebensmittel);
  • Manschette: EPDM (-10°C bis max. +110°C), optional NBR (+5°C bis max. +85°C), Viton (+5°C bis max. +180°C), EPDM weiß (+8°C bis max. +80°C), Hypalon (+5°C bis max. +90°C), Silikon (-10°C bis max. +200°C), NBR carboxylhaltig (+5°C bis max. +110°C), PTFE / EPDM (+5°C bis max. 110°C), PTFE / Silikon (-40°C bis max. +200°C)
  • Baulängen: DIN 3202 T3 K1, ISO 5752-Serie 20, NF EN 558-1-Serie 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1
  • Schwenkantrieb:
  • Bauweise ATEX-konform Ex II 2 GD c
  • Gehäuse: Aluminium-eloxiert
  • Zahnstange und Kolben: Aluminium
  • Deckel: Acetalharz
  • Dichtung: NBR
  • Optional: Handnotbetätigung -HN
Technischen Daten
  • Temperaturbereich: -20°C bis max. +80°C
  • Steuerdruck: 6 - 10 bar (geringere Drücke auf Anfrage)
Artikelvarianten:
Anz. PN DN Ausführung Baureihe Werkstoff Gehäuse Werkstoff Scheibe Werkstoff Manschette Einbau-länge Antriebsgröße Preis Art. Nr.
 10  25  Feder-schließend  Zwischenflansch  GG25  Edelstahl  EPDM  32  6 (VK11) € 331,00 KLZ25_10ABAPw
 16  50  Feder-schließend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  EPDM  43  12 (VK11) € 347,50 KLZ50_16AAAPw
 16  100  Feder-schließend  Zwischenflansch  GG25  Edelstahl  EPDM  52  25 (F07VK14) € 199,00 KLZ100_16ABAw
 16  50  Feder-schließend  Zwischenflansch  GGG40  GGG40 polyamidbeschichtet  EPDM  43  12 (VK11) € 372,50 KLZ50_16BAAPw
 16  65  Feder-schließend  Zwischenflansch  GG25  Edelstahl  NBR  46  12 (VK11) € 385,00 KLZ65_16ABBPw
 16  65  Feder-schließend  Zwischenflansch  Edelstahl  Edelstahl  FPM (Viton)  46  12 (VK11) € 1.218,00 KLZ65_16CBCPw
 16  80  Feder-schließend  Zwischenflansch  GG25  Edelstahl  NBR  46  12 (VK11) € 416,50 KLZ80_16ABBPw
 16  100  Feder-schließend  Zwischenflansch  GGG40  Edelstahl  FPM (Viton)  52  25 (F07VK14) € 545,50 KLZ100_16BBCw
 16  100  Feder-schließend  Zwischenflansch  Edelstahl  Edelstahl  EPDM  52  25 (F07VK14) € 1.018,50 KLZ100_16CBAw
 16  125  Feder-schließend  Zwischenflansch  GGG40  Edelstahl  NBR  56  50 (F07VK14) € 316,00 KLZ125_16BBBw
