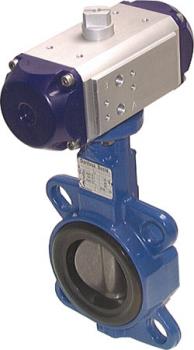

Zwischenflansch-Absperrklappen mit pneumatischem Schwenkantrieb - doppeltwirkend PN 10/16 bar

Sie befinden sich in den Rubriken
Einsatzbereich
  • Medien: flüssige und gasförmige neutrale Medien (je nach Materialkombination)
Beschreibung
  • Gehäuse: GG25 (Standard, Druckluft bis 6 bar), optional: GGG40 (höhere Drücke und Temperaturen), Edelstahl (aggressive Umgebung)
  • Scheibe: GGG40 polyamidbeschichtet (Standard), optional: Edelstahl (Wasser, abrasive Medien, Lebensmittel), Alu-Bronze (Seewasser), GG25 epoxybeschichtet (Wasser), Edelstahl halarbeschichtet (Chemikalien, Pharmazie), Edelstahl hochglanzpoliert (Chemikalien, Pharmazie, Lebensmittel)
  • Manschette: EPDM (-10°C bis max. +110°C), optional: NBR (+5°C bis max. +85°C), Viton (+5°C bis max. +180°C), EPDM weiß (+8°C bis max. +80°C), Hypalon (+5°C bis max. +90°C), Silikon (-10°C bis max. +200°C), NBR carboxylhaltig (+5°C bis max. +110°C), PTFE / EPDM (+5°C bis max. 110°C), PTFE / Silikon (-40°C bis max. +200°C)
  • Baulängen: DIN 3202 T3 K1, ISO 5752-Serie 20, NF EN 558-1-Serie 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1
  • Schwenkantrieb:
  • Bauweise ATEX-konform Ex II 2 GD c
  • Gehäuse: Aluminium-eloxiert
  • Zahnstange und Kolben: Aluminium
  • Deckel: Acetalharz
  • Dichtung: NBR
  • Optional: Handnotbetätigung -HN
Technischen Daten
  • Temperaturbereich: -20°C bis max. +80°C
  • Steuerdruck: 6 - 10 bar (geringere Drücke auf Anfrage)
Artikelvarianten:
Anz. PN DN Ausführung Baureihe Werkstoff Gehäuse Werkstoff Scheibe Werkstoff Manschette Einbau-länge Antriebsgröße pneumatischer Schwenkantrieb Preis Art. Nr.
 10  25  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  NBR  32  6 (VK11)  PDD 006-VK11 € 331,00 KLZ25_10ABBPw
 16  32  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  EPDM  32  6 (VK11)  PDD 006-VK11 € 337,00 KLZ32_16ABAPw
 16  32  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  NBR  32  6 (VK11)  PDD 006-VK11 € 337,00 KLZ32_16ABBPw
 16  32  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  EPDM  32  6 (VK11)  PDD 006-VK11 € 360,50 KLZ32_16BBAPw
 16  100  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  NBR  52  12 (F07VK14)  PDD 012-F07-VK14 € 154,50 KLZ100_16AABw
 16  40  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  EPDM  32  6 (VK11)  PDD 006-VK11 € 337,00 KLZ40_16ABAPw
 16  40  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  NBR  32  6 (VK11)  PDD 006-VK11 € 337,00 KLZ40_16ABBPw
 16  40  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  EPDM  32  6 (VK11)  PDD 006-VK11 € 360,50 KLZ40_16BBAPw
 16  100  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  NBR  52  12 (F07VK14)  PDD 012-F07-VK14 € 237,50 KLZ100_16BBBw
 16  50  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  NBR  43  6 (VK11)  PDD 006-VK11 € 347,50 KLZ50_16AABPw
 16  50  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  EPDM  43  6 (VK11)  PDD 006-VK11 € 379,50 KLZ50_16ABAPw
 16  50  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  NBR  43  6 (VK11)  PDD 006-VK11 € 379,50 KLZ50_16ABBPw
 16  50  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  EPDM  43  6 (VK11)  PDD 006-VK11 € 404,50 KLZ50_16BBAPw
 16  50  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  NBR  43  6 (VK11)  PDD 006-VK11 € 404,50 KLZ50_16BBBPw
 16  65  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  EPDM  46  6 (VK11)  PDD 006-VK11 € 351,50 KLZ65_16AAAPw
 16  65  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  NBR  46  6 (VK11)  PDD 006-VK11 € 351,50 KLZ65_16AABPw
 16  65  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  EPDM  46  6 (VK11)  PDD 006-VK11 € 385,00 KLZ65_16ABAPw
 16  65  doppeltwirkend  Zwischenflansch  GGG40  GGG40 polyamidbeschichtet  EPDM  46  6 (VK11)  PDD 006-VK11 € 378,00 KLZ65_16BAAPw
 16  65  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  EPDM  46  6 (VK11)  PDD 006-VK11 € 411,50 KLZ65_16BBAPw
 16  65  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  NBR  46  6 (VK11)  PDD 006-VK11 € 411,50 KLZ65_16BBBPw
 16  65  doppeltwirkend  Zwischenflansch  Edelstahl  Edelstahl  EPDM  46  6 (VK11)  PDD 006-VK11 € 908,50 KLZ65_16CBAPw
 16  80  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  EPDM  46  6 (VK11)  PDD 006-VK11 € 380,00 KLZ80_16AAAPw
 16  80  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  NBR  46  6 (VK11)  PDD 006-VK11 € 380,00 KLZ80_16AABPw
 16  80  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  EPDM  46  6 (VK11)  PDD 006-VK11 € 416,50 KLZ80_16ABAPw
 16  80  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  FPM (Viton)  46  6 (VK11)  PDD 006-VK11 € 639,00 KLZ80_16ABCPw
 16  80  doppeltwirkend  Zwischenflansch  GGG40  GGG40 polyamidbeschichtet  EPDM  46  6 (VK11)  PDD 006-VK11 € 409,00 KLZ80_16BAAPw
 16  80  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  Hypalon  46  6 (VK11)  PDD 006-VK11 € 510,50 KLZ80_16ABEPw
 16  80  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  EPDM  46  6 (VK11)  PDD 006-VK11 € 445,50 KLZ80_16BBAPw
 16  80  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  NBR  46  6 (VK11)  PDD 006-VK11 € 445,50 KLZ80_16BBBPw
 16  80  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  PTFE / EPDM  46  6 (VK11)  PDD 006-VK11 € 936,00 KLZ80_16BBHPw
 16  80  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  FPM (Viton)  46  6 (VK11)  PDD 006-VK11 € 668,00 KLZ80_16BBCPw
 16  80  doppeltwirkend  Zwischenflansch  Edelstahl  Edelstahl  EPDM  46  6 (VK11)  PDD 006-VK11 € 1.073,00 KLZ80_16CBAPw
 16  100  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  EPDM  52  12 (F07VK14)  PDD 012-F07-VK14 € 154,50 KLZ100_16AAAw
 16  100  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  NBR  52  12 (F07VK14)  PDD 012-F07-VK14 € 199,00 KLZ100_16ABBw
 16  100  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  EPDM  52  12 (F07VK14)  PDD 012-F07-VK14 € 470,50 KLZ100_16ABAPw
 16  100  doppeltwirkend  Zwischenflansch  GGG40  GGG40 polyamidbeschichtet  EPDM  52  12 (F07VK14)  PDD 012-F07-VK14 € 193,50 KLZ100_16BAAw
 16  100  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  EPDM  52  12 (F07VK14)  PDD 012-F07-VK14 € 237,50 KLZ100_16BBAw
 16  125  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  EPDM  56  25 (F07VK14)   € 188,00 KLZ125_16AAAw
 16  125  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  NBR  56  25 (F07VK14)   € 188,00 KLZ125_16AABw
 16  125  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  EPDM  56  25 (F07VK14)   € 540,50 KLZ125_16ABAPw
 16  125  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  EPDM  56  25 (F07VK14)   € 316,00 KLZ125_16BBAw
 16  150  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  EPDM  56  25 (F07VK14)   € 213,00 KLZ150_16AAAw
 16  150  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  EPDM  56  25 (F07VK14)   € 652,00 KLZ150_16ABAPw
 16  150  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  NBR  56  25 (F07VK14)   € 351,50 KLZ150_16ABBw
 16  150  doppeltwirkend  Zwischenflansch  GGG40  GGG40 polyamidbeschichtet  EPDM  56  25 (F07VK14)   € 261,50 KLZ150_16BAAw
 16  150  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  NBR  56  25 (F07VK14)   € 400,50 KLZ150_16BBBw
 16  150  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  FPM (Viton)  56  25 (F07VK14)   € 886,50 KLZ150_16BBCw
 16  200  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  EPDM  60  50 (F10VK17)   € 381,50 KLZ200_16AAAw
 16  200  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  NBR  60  50 (F10VK17)   € 381,50 KLZ200_16AABw
 16  200  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  EPDM  60  50 (F10VK17)   € 1.062,50 KLZ200_16ABAPw
 16  200  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  NBR  60  50 (F10VK17)   € 634,50 KLZ200_16ABBw
 16  200  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  NBR  60  50 (F10VK17)   € 702,00 KLZ200_16BBBw
 16  250  doppeltwirkend  Zwischenflansch  GG25  GGG40 polyamidbeschichtet  EPDM  68  90 (F10)   € 722,00 KLZ250_16AAAw
 16  250  doppeltwirkend  Zwischenflansch  GG25  Edelstahl  NBR  68  90 (F10)   € 1.005,50 KLZ250_16ABBw
 16  250  doppeltwirkend  Zwischenflansch  GGG40  Edelstahl  EPDM  68  90 (F10)   € 1.116,50 KLZ250_16BBAw
